Explanation

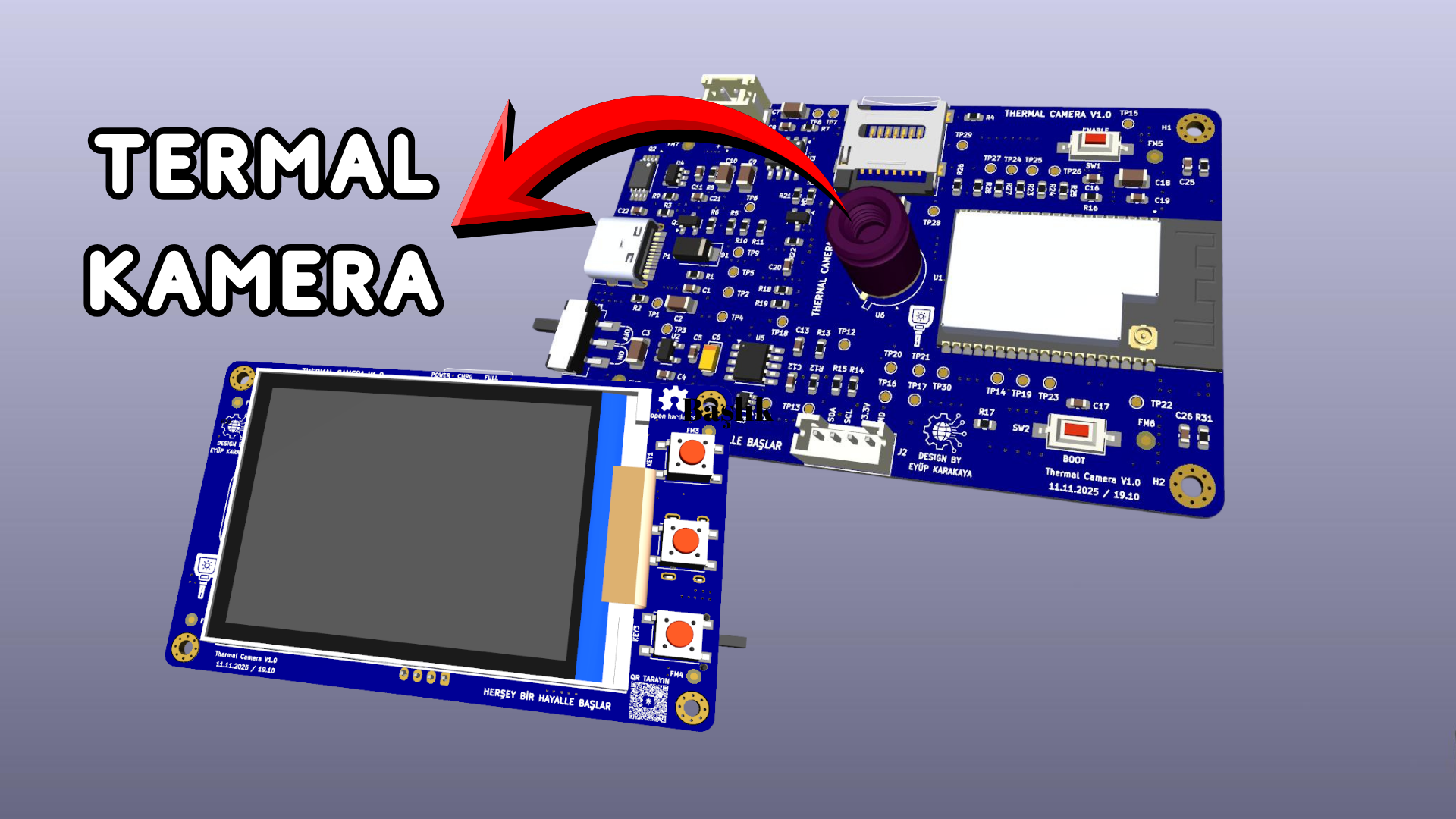

Bu projede, ESP32 mikrodenetleyicisi ve Melexis MLX90640 kızılötesi sensörü kullanılarak uygun maliyetli bir termal görüntüleme cihazı tasarlanmıştır. Termal kameralar; enerji sızıntılarını tespit etme, cihazların aşırı ısınmasını izleme ve kısa devre arızalarını bulma gibi alanlarda yaygın olarak kullanılmaktadır. Piyasadaki yüksek fiyatlı çözümler yerine, bu tasarım daha erişilebilir bir alternatif sunmaktadır. Kamera çekirdeğinde yer alan MLX90640 sensörü, 32x24 çözünürlük ile fiyat/performans açısından öne çıkar. Termal görüntü, 2.4” 320x240 TFT ekran üzerinde gösterilir ve 10 farklı renk paleti ile özelleştirilebilir. Ayrıca, SD karta kayıt desteği sayesinde ölçümler kaydedilebilir. Güç kaynağı olarak dahili Li-ion batarya kullanılmış, TP4056 şarj devresi ile şarj imkanı sağlanmıştır. Tasarımda MIC5219 düşük dropout regülatörü, MOSFET tabanlı güç yönetimi ve USB Type-C programlama desteği bulunmaktadır. Tüm devre şemaları ve PCB tasarımı KiCad ile hazırlanmıştır.

📌 Bu kursu daha avantajlı almak ister misin ?

📌 Satın alırken "EYKA" kupon kodunu kullanarak ekstra indirim kazanabilirsin!

Kurs İçeriği ve Öğrenilecekler

1. Giriş ve Proje Tanıtımı

• MLX90640 kızılötesi termal sensörün çalışma prensibi
• ESP32 Kullanımı 32×24 çözünürlüklü IR görüntü oluşturma
• Projenin kullanım alanları

2. Donanım Tasarımı

• • MLX90640’ın besleme, I2C bağlantı ve filtreleme gereksinimleri
• • ESP32 seçimi (WROOM/WROVER) ve pin planlaması
• • 2 katmanlı kart için optimum yerleşim prensipleri
• • Harici 3.3V regülatör seçimi (LDO veya buck converter)

3. PCB Tasarımı (2 Katman)

• • ESP32 + MLX90640 yerleşimi
• • I2C hatları için empedans ve koruma önlemleri
• • 2 katmanda doğru GND dönüş yolları
• • Gerber dosyalarının oluşturulması

4. EMI – Gürültü Yönetimi ve GND Kaplama

• • Dijital (ESP32) – analog (MLX90640) bölgelerin ayrılması
• • 2 katmanda en verimli GND polygon uygulaması
• • EMI azaltmak için I2C hatlarında LC filtre önerileri
• • ESP32 WiFi modülünün sensörü etkilememesi için konumlandırma tüyoları

5. ERC/DRC Kontrolleri ve Sorun Giderme

• • ESP32’nin özel pinleri için ERC kuralları
• • MLX90640 hataları ve bağlantı doğrulama adımları
• • Gerber üretim öncesi son kontrol
• • Kartın prototip aşamasında hataları tespit etme yöntemleri

6. Gerber ve Üretim Dosyaları

• • Gerber + drill dosyası oluşturma
• • iBOM ile interaktif parça yerleşim haritası
• • BOM & Pick&Place dosyalarının tamamı
• • Üreticiye (JLCPCB, PCBWay vb.) gönderim için tam set hazırlık

Bu Kurs İçin Gerekli Olanlar

Temel Elektronik Bilgisi:
Direnç, kapasitör, diyot, mikrodenetleyici mantığı (E-Kitabımda hepsi mevcut)

Bilgisayar:
Windows, macOS veya Linux

Yazılım:
KiCad’in güncel sürümü (https://www.kicad.org/)

İsteğe Bağlı:
Multimetre, termal kalibrasyon için siyah yüzey, osiloskop (gelişmiş test için)
