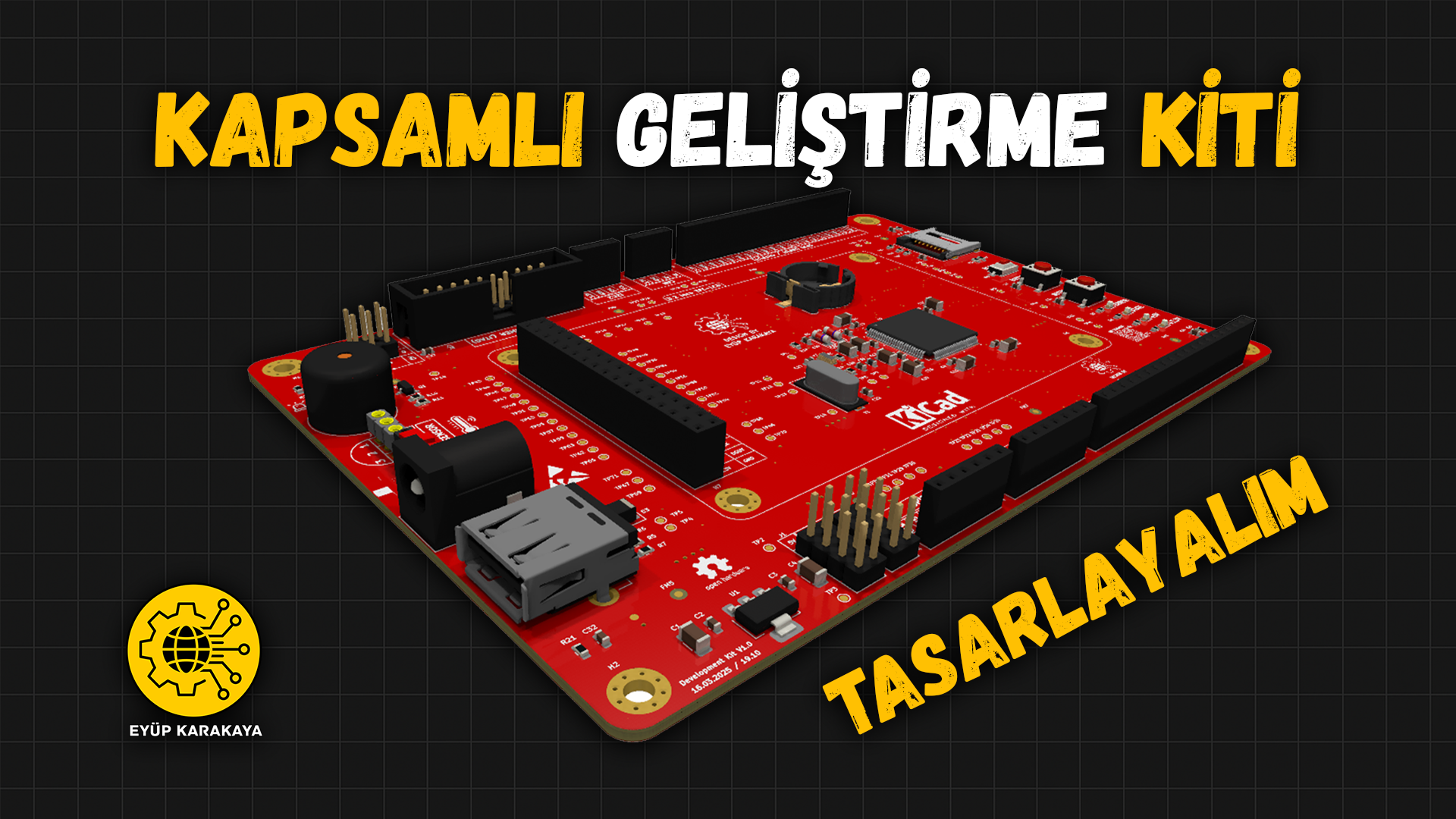

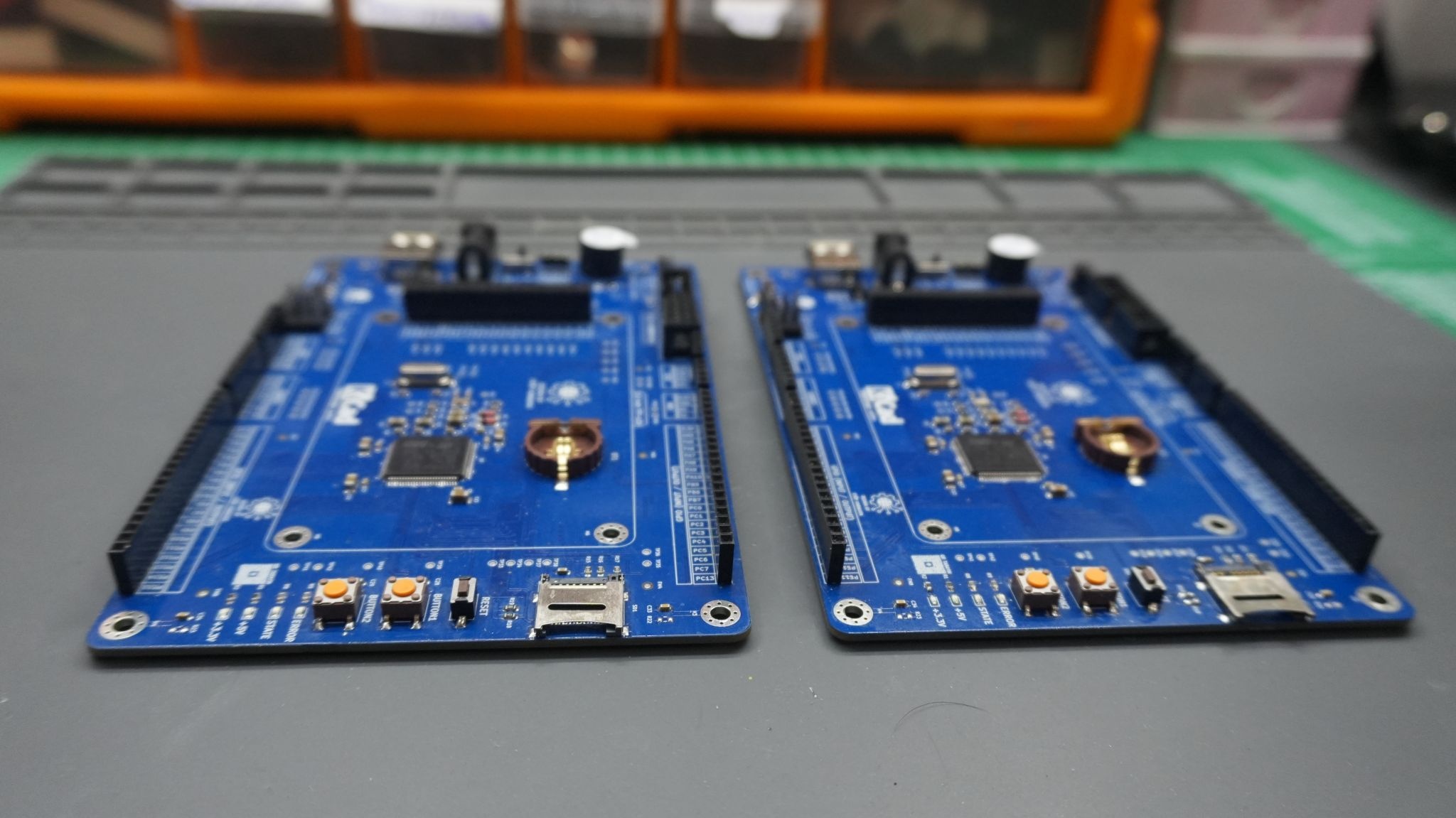

Bu kapsamlı eğitim programı, STM32F103VET6 mikrodenetleyicisini kullanarak sıfırdan profesyonel düzeyde bir geliştirme kiti tasarlamak isteyen herkes için özenle hazırlanmıştır. İster bir elektronik mühendisi, tekniker, öğrenci olun; isterse hobi amaçlı çalışan bir maker – bu kurs sizi, fikir aşamasından üretime kadar tüm sürece hâkim bir seviyeye taşıyacak.

Kurs içeriği, temel elektronik bilgileriyle başlayarak ilerler, ardından şematik çizim, 4 katmanlı PCB tasarımı, footprint ve 3D model oluşturma, ERC/DRC kontrolleri, komponent yerleşimi, GND kaplama, via yönetimi ve üretim dosyalarının hazırlanması gibi endüstri standardında süreçlere kadar devam eder.

Tüm bu adımlar, uygulamalı anlatımlarla ve gerçek dünya senaryolarıyla desteklenmiştir. Kurs boyunca yalnızca teorik bilgi değil; aynı zamanda profesyonel bir geliştirme kartının nasıl tasarlanıp üretime hazır hale getirileceği de öğretilir.

🖥 1. KiCad Yazılımı ve Altyapı Hazırlığı

• KiCad kurulumu, tema ve şablon ayarları

• Proje dosyası ve klasör yapısı oluşturma

• KiCad arayüzünü etkin kullanma

• Blok diyagram çizimi ve proje planlaması

🔌 2. Mikrodenetleyici ve Temel Devre Elemanları

• STM32F103VET6 tanıtımı ve pin konfigürasyonu

• Giriş-çıkış birimleri, osilatör ve reset devreleri

• MCU güç dağıtımı ve decoupling kapasitörleri

• JTAG/SWD, BOOT, NRST bağlantılarının açıklaması

🧩 3. Şematik Çizim Uygulamaları

• Power, LED, buton, buzzer bağlantıları

• LCD, UART, I2C, CAN, SPI gibi çevresel birimler

• Gelişmiş şematik çizim teknikleri

• Renkli bağlantı yolları ve sembol düzenlemeleri

📐 4. Footprint ve 3D Model Oluşturma

• Hazır kütüphanelerin kullanımı ve güncellenmesi

• Özel komponent, footprint ve sembol tasarımı

• SnapEDA, Ultralibrarian gibi platformlardan model indirme

• Eksik 3D modellerin oluşturulması ve entegrasyonu


🔍 5. PCB Yerleşimi ve Katman Yönetimi

• 2 ve 4 katmanlı PCB planlama ve yapılandırma

• Komponent yerleşimi, grid ayarları, hizalama teknikleri

• Datasheet’e göre doğru yerleşim ve yönlendirme

• Katman yapısı ve teardrop, fiducial yerleşimleri


⚙️ 6. Yol Çizimi ve Via Kullanımı

• İz kalınlığı ve minimum boşluk ayarları

• LCD, güç hattı, SPI, UART, CAN gibi özel yolların çizimi

• Via türleri (THT, blind, buried) ve kullanım alanları

• Gerilim bölmeleri ve hassas sinyallerin yönetimi


🌍 7. GND Kaplama ve EMI Yönetimi

• GND katmanı oluşturma, polygon çekme

• EMI-EMC prensiplerine uygun devre tasarımı

• Analog ve dijital topraklama teknikleri

• Shielding uygulamaları


✅ 8. ERC/DRC Kontrolleri ve Sorun Giderme

• Elektriksel kurallar ve tasarım kuralları kontrolü

• Uyarı ve hata türleri

• Gerber dosyası üretiminden önce son kontrol

🧾 9. Gerber Dosyası ve Üretim Hazırlığı

• Gerber ve drill dosyalarının oluşturulması

• BOM (malzeme listesi), Pick & Place dosyası oluşturma

• iBOM ile interaktif parça yerleşim görünümü

• Üreticiye gönderim için hazırlık dosyaları


🎯 10. Ek Özellikler ve Pro Tüyoları

• Komponent siteleri (Digi-Key, LCSC, Direnç.net vs.)

• Logo ve test point yerleştirme

• Ayak izi (footprint) optimizasyonu

• Teorik bilgilerle desteklenmiş sinyal işleme hatırlatmaları

📦 Bu Kurs İçin Gerekli Olanlar:

Temel Elektronik Bilgisi: Direnç, kapasitör, diyot, transistör gibi temel bileşenler hakkında temel bilgi (E-Kitabım bütün bu bilgiler mevcuttur)

Bilgisayar: Windows, Linux veya macOS işletim sistemi

Yazılım: KiCad’in en güncel sürümü (https://www.kicad.org/)

İsteğe Bağlı: Multimetre, osiloskop gibi ölçüm cihazları (prototipleme için)
