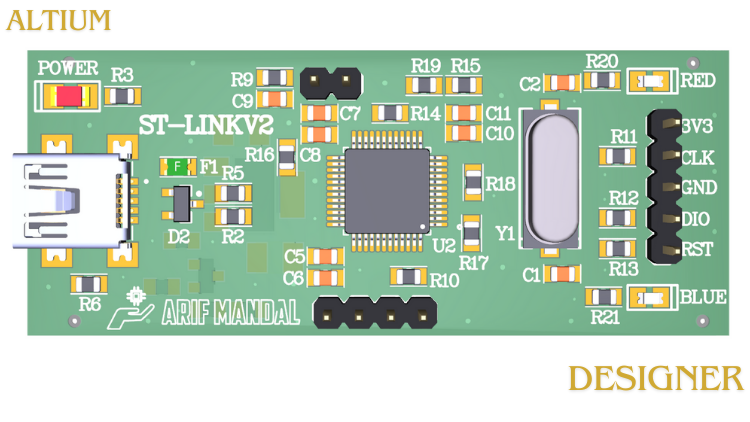

PCB Uygulaması-2 STLinkV2 (Programlayıcı) Tasarımı
Altium Designer ile STLinkV2 (Programlayıcı) Tasarımı Projesini Adım Adım Geliştir!
- Kayıtlı 206 öğrenci
- Türkçe
Açıklama
Bu kurs, Altium Designer kullanarak adım adım STLinkV2 programlayıcı tasarımını nasıl yapacağınızı öğretecek kapsamlı bir rehberdir. Bu projede, hem PCB tasarım prensiplerini öğrenip hem de STLinkV2 gibi önemli bir programlayıcıyı nasıl geliştirebileceğinizi keşfedeceksiniz. Başlangıçtan üretime kadar, devre şemalarının oluşturulmasından komponent seçimlerine, routing tekniklerinden üretim dosyalarının hazırlanmasına kadar tüm süreç detaylı bir şekilde anlatılacaktır. Elektronik tasarım ve geliştirme dünyasında güçlü bir temel oluşturmak isteyenler için bu kurs tam size göre!
Kimler İçin Uygun:
Elektronik mühendisliği öğrencileri ve mezunları
Elektrik-Elektronik Mühendisi
Elektronik ve Haberleşme Mühendisi
Gömülü Sistem Mühendisi
Hobi amaçlı elektronik ile ilgilenenler
Kendi projelerini tasarlamak isteyen girişimciler
Profesyonel olarak PCB tasarımı yapmak isteyen mühendisler ve teknisyenler
Altium Designer' a Geçiş Yapan Tasarımcılar
Gereksinimler:
- En Az 8GB Ram'i olan Bilgisayar
- Altium Designer Uygulaması
- Altium Designer ile A'dan Z'ye PCB Tasarımı Kursumuzun Tamamlanması
Bu kurs, Altium Designer'ı kullanarak PCB tasarımı konusunda kendinizi geliştirmenizi sağlayacaktır. Hemen kaydolun ve donanım tasarımı dünyasında uzmanlaşma yolculuğunuza başlayın!
Neler öğreneceksiniz
- Elektronik Kart Tasarımı Nasıl Yapılır?
- Altium Designer ile Elektronik Kart Tasarımı
- Altium Designer ile Şematik Tasarım
- Altium Designer ile Kütüphane Yönetimi
- Elektriksel kurallar kontrolü (ERC)
- Altium Designer ile Bileşen Yerleşimi ve Yönlendirme
- Gerber dosyalarının oluşturulması ve DRC (Tasarım Kuralları Kontrolü)
- 13952 Öğrenci
- 488 Yorum
