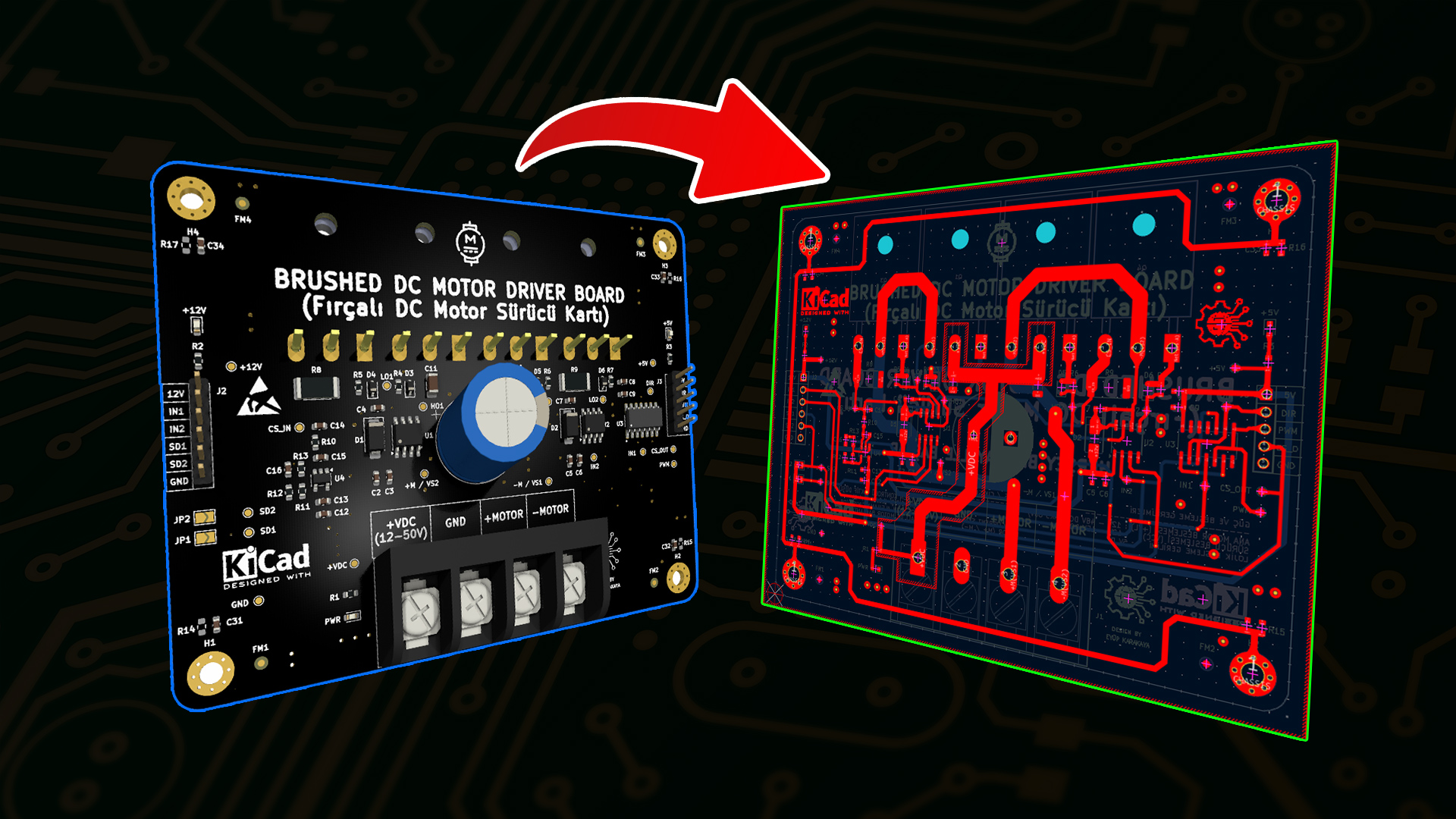

Fırçalı DC Motor Sürücü Kartı Tasarımı Kursu
Yüksek Güçlü H-Köprüsü (H-Bridge) Motor Sürücü Tasarımı, Akım Algılama ve PCB Üretimi | Başlangıçtan Profesyonele
- Kayıtlı 16 öğrenci
- Süre 13:42:50
- Türkçe
Açıklama
- 🟢EYKA50 kupon kodu ile %50 ekstra indirim kazanmayı unutma!
Bu kurs, tekerlekli sandalye, vinç veya ağır yük robotik motorları gibi yüksek güç gerektiren fırçalı DC motorları kontrol etmek için sıfırdan, endüstriyel standartlarda bir H-Köprüsü (H-Bridge) sürücü kartı tasarlamak isteyenler için hazırlandı. Kurs boyunca; güç elektroniği teorisi, 12V-50V giriş aralığında çalışan ve 10A sürekli (20A anlık) akım taşıyabilen güç katı mimarisi, şematik çizim, yüksek akıma uygun PCB yerleşimi ve doğru bileşen seçimi gibi kritik konuları adım adım öğreneceksiniz. Ayrıca motor zorlanmalarını gerçek zamanlı tespit eden şönt direnç tabanlı akım algılama (current sense) devrelerini ve donanımsal güvenlik önlemlerini sıfırdan kurmayı deneyimleyeceksiniz.
Bu kurs, güç elektroniği uygulamalarında uzmanlaşmak ve sahada doğrudan kullanılabilecek dayanıklı motor sürücü donanımları geliştirmek isteyenler için ideal bir başvuru kaynağıdır.
Kurs İçeriği ve Öğrenilecekler
1. Giriş ve Proje Tanıtımı
H-Köprüsü (H-Bridge) mimarisi ve fırçalı DC motor sürme prensipleri
Yüksek güçlü motor sürücü donanımlarının endüstriyel avantajları (Tekerlekli sandalye, vinç, AGV vb.)
Proje amacı, voltaj (12V-50V) ve akım (10A-20A) kapasiteleri
2. Donanım Tasarımı
KiCad ile H-Köprüsü ve geçit sürücü (IR2104) şematik çizimi
N-Kanal MOSFET (IRFP4468) ve mantık çipi (SN7402) entegrasyonu
Yüksek akım kapasiteli MOSFET, hızlı toparlanma diyotları ve bileşen seçimi
Akım algılama (Current Sense) için şönt direnç ve Op-Amp (MCP6001) seçimi
3. PCB Tasarımı
Yüksek akım yolları (trace width) için hesaplamalar ve PCB yerleşimi
MOSFET'ler için termal yönetim (Termal via ve soğutucu boşlukları)
Çapraz iletimi (cross-conduction) önleyecek sinyal hatlarının tasarımı
Motor besleme katmanları ve kontrol lojistiği yerleşim stratejileri
4. GND Kaplama ve EMI Yönetimi
Yüksek akım için polygon pour (bakır döküm) teknikleri
Motor gürültüsünü filtrelemek için EMI-EMC prensipleri
Lojik (5V) ve Motor Güç (12V-50V) topraklamalarının izole edilmesi (Yıldız topraklama)
PWM ve analog akım algılama sinyallerinin parazitten korunması
5. ERC/DRC Kontrolleri ve Sorun Giderme
Güç elektroniği kuralları için elektriksel ve tasarım kuralı testleri
Yüksek akım yollarındaki clearance (boşluk/izolasyon) ihlallerinin giderilmesi
Şönt direnç hattındaki analog geri besleme yollarının son kontrolleri
6. Gerber Dosyası ve Üretim Hazırlığı
Yüksek akıma (2 oz bakır kalınlığına) uygun Gerber ve drill dosyalarının oluşturulması
BOM listesinin (yüksek güçlü komponentlerin) ve Pick & Place dosyasının hazırlanması
iBOM ile interaktif parça yerleşim görünümü
Üreticiye gönderim, panelleme ve sipariş hazırlığı
7. Ek Özellikler ve Pro Tüyoları
Güç komponentleri için tedarik yönetimi (Digi-Key, LCSC vb.)
Donanımsal test noktaları (PWM, DIR, Shutdown, Current Sense) ve logo yerleşimi
Özel güç klemensleri için ayak izi (footprint) optimizasyonları
Sahada kullanım, 20kHz PWM ile test ve sinyal işleme ipuçları
Neler öğreneceksiniz
Fırçalı DC motorların hız ve yön kontrolünü sağlayan H-Köprüsü (H-Bridge) mimarisinin çalışma prensiplerini ve dört bölgeli (four-quadrant) çalışma teorisini kavrayacaksınız.
Yüksek performanslı N-Kanal MOSFET'lerin (IRFP4468) ve geçit sürücü entegrelerinin (IR2104) karakteristiklerini inceleyerek güç elektroniğine uygun doğru bileşen seçimi yapmayı öğreneceksiniz.
CAD yazılımı kullanarak yüksek güç katı ve kontrol lojistik bloklarını içeren profesyonel, endüstriyel standartlarda şematik çizimler gerçekleştirebileceksiniz.
20 Amper gibi yüksek pik akımları güvenle taşıyabilen kalın yollar (trace width) hesaplamayı, güç düzlemleri oluşturmayı ve polygon pour (bakır kaplama) tekniklerini uygulayacaksınız.
Güç elemanlarının (MOSFET) ısınma problemlerini çözmek için PCB üzerinde termal via (ısı geçiş delikleri) yerleşimini ve soğutucu (heatsink) alan stratejilerini hayata geçireceksiniz.
Şönt direnç ve Op-Amp (MCP6001) mimarisiyle, motorun çektiği akımı gerçek zamanlı olarak analog seviyede (0.1V/A) okuma, gürültü filtreleme ve aşırı akım koruma devrelerini tasarlayacaksınız.
SN7402 lojik kapıları ile donanımsal çapraz iletimi (cross-conduction) engelleyen güvenlik sınırlarını kurmayı ve shutdown (kapatma) pin mekanizmalarını entegre etmeyi öğreneceksiniz.
Motor kaynaklı yüksek frekanslı elektriksel gürültülerin kontrol lojistiğine zarar vermemesi için lojik ve güç topraklarını (GND) izole etme ve EMI/EMC koruma tekniklerini uygulayacaksınız.
Devrenizi hatasız bir şekilde üretime gönderebilmek için DRC (Tasarım Kuralları) ve ERC (Elektriksel Kurallar) kontrollerini yapıp profesyonel üretim çıktıları (Gerber, Drill, BOM ve Pick & Place) hazırlayacaksınız.
Sadece teoride kalmayıp, endüstriyel standartlarda, kapalı çevrim kontrole uygun, çalıştırılabilir ve tamamen test edilebilir gerçek bir fırçalı motor sürücü kartını baştan sona üretebileceksiniz.
